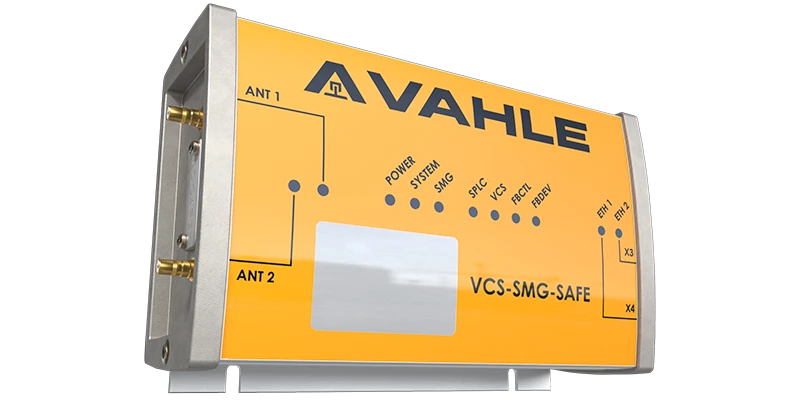

Commande d'entraînement sécurisée VCS-SMG-SAFE

Les applications dans l'intralogistique et la production automobile sont aujourd'hui soumises à un degré élevé d'automatisation. Les exigences de plus en plus complexes en matière de flexibilité des installations posent des défis de plus en plus importants aux planificateurs logistiques et aux intégrateurs de systèmes.

Dans la conception moderne des machines et des installations, l'utilisation de la sécurité fonctionnelle joue un rôle de plus en plus important. Un arrêt sécurisé ne sert toutefois pas seulement à protéger les opérateurs, mais aussi à éviter les perturbations dans le déroulement de la production.

Le système de commande d'application sécurisé et certifié TÜV VCS-SMG-SAFE, adapté à la commande d'entraînement VCSX, permet de réaliser facilement des fonctions de sécurité grâce à des applications technologiques bien pensées. A sa sortie d'usine, le module de sécurité contient déjà une configuration de sécurité adaptée à l'application concernée. La commande et la surveillance de la technique d'entraînement sont entièrement assurées par le VCS-SMG-SAFE.

Les fonctions de sécurité assistées par codeur, telles que la vitesse réduite de sécurité (SLS) ou la position de sécurité (SPOS), peuvent être réalisées facilement, par exemple pour les applications de convoyeurs aériens.

Les paramètres individuels de l'installation peuvent être facilement adaptés à l'installation sur site. Aucune programmation complexe n'est nécessaire dans l'API de l'installation. L'échange de données se réduit uniquement à la transmission de données de processus et de diagnostic.

Outre une entrée sécurisée pour la commutation manuelle/automatique, le VCS-SMG-SAFE prend en charge une interface de codeur HTL et une interface de codeur SSI. La communication avec l'installation SPS ainsi qu'avec la commande d'entraînement VCSX s'effectue via le protocole de communication PROFIsafe fiable et sécurisé. La transmission des données entre le poste fixe et le poste mobile est basée sur le système de guide d'ondes à fente SMGM, absolument protégé contre les interférences.

Combinée aux modules de commande d'entraînement (vDRIVE), d'alimentation en énergie (vPOWER), de positionnement (vPOS) et de transmission de données (vCOM), la commande d'application sécurisée VCS-SMG-SAFE fait partie de la solution système VAHLE.

Your Vision. Our Solution.


  • Produit certifié TÜV
  • Configuration par bloc fonctionnel
  • Adapté au système de commande VCSX
  • Applications technologiques pré-conçues intégrées
  • Remplacement facile de l'appareil grâce à une carte mémoire intégrée
  • Communication transparente basée sur la technologie SMGM
Caractéristiques techniques électriques
Tension d'alimentation 24 VDC ±10 % SELV / PELV
Consommation électrique < 13 W
Consommation de courant sans codeur < 600 mA
Caractéristiques techniques mécaniques
Dimensions 203 x 128 x 128 mm
Classe de protection IP54
Boîtier Aluminium
Caractéristiques techniques - Système
Transmission de données fixe/mobile Interface SMG (HF)
Support de transmission fixe/mobile Guide d'onde à fente VAHLE SMGM
Protocoles de bus de terrain supportés PROFINET / PROFIsafe, CCB Bus CAN système VAHLE
Fonctions de sécurité prises en charge STO, SLS, SPOS
Niveau d'intégrité de sécurité selon CEI 61508 max. SIL 3
Niveau de performance selon EN ISO 13849-1 max PL e / cat. 4
Interfaces codeur - codeurs de sécurité PROFIsafe
Interfaces codeur - codeurs non sécurisés 1x HTL / 1x SSI
Entrées de sécurité (2 canaux) 1x
Sorties d'horloge 2x
Conditions de fonctionnement
Température d'utilisation 0°C à +50°C
Utilisation Installations intérieures
  • Validation technique de sécurité VCS-SMG-SAFE
  • Etude de projet et conseil en matière d'installations
  • Installation et mise en service
  • Maintenance, remise en état et inspection
  • Modernisation d'installations existantes (retrofit)
  • Service de réparation direct par VAHLE
  • Possibilités de formation à plusieurs niveaux
  • Planification CFC
  • Diagnostic d'erreurs
