CPS 140kHz

Viele Unternehmen stehen vor der Herausforderung, in immer kürzeren Produktionszyklen immer höhere Durchsatzleistungen erzielen zu müssen, um im Wettbewerb zu bestehen. Das gelingt nur, wenn Fertigungstechnik und Förderanlagen jederzeit in vollem Umfang verfügbar sind. Die Energieübertragung nimmt dabei eine Schlüsselrolle ein.

Eine äußerst flexible Lösung vor allem für mobile Anwendungen ist die kontaktlose Energieübertragung. Da induktive Systeme auf jeglichen mechanischen Kontakt verzichten, sind sie verschleißfrei, was sowohl die Wartungszeiten als auch die Betriebskosten reduziert.

Ein weiterer Vorteil ist, dass die Technik stante pede Spitzenleistungen bereitstellen und unbegrenzte Fahrgeschwindigkeiten ermöglichen kann.

Mit dem CPS140 hat VAHLE eine kleinbauende und leistungsstarke induktive Lösung im Angebot, um mobile Applikationen sicher mit Energie zu versorgen. Das Konzept des CPS140 ist besonders auf lineare Anwendungen wie Sorteranlagen oder Verpackungsmaschinen ausgerichtet.

Für schwere Systeme wie Fahrerlose Transportsysteme (FTS) oder Krananlagen bietet die leistungsstärkere 20-kHz-Technologie eine Alternative. Das spannungsbegrenzte CPS140 überzeugt darüber hinaus mit einer hohen Leistungsdichte und einem geringen Verlegeaufwand.

Durch die variable Kombination der Primäreinheit mit verschiedensten Pickups und Reglern ist das System zudem leicht skalierbar. Gerade dort, wo viele mobilen Anwendungen im Einsatz sind, bietet das CPS damit erhebliche Preisvorteile.

Diese Produktgruppe ist UL-zertifiziert und erfüllt damit höchste Standards in Sicherheit und Qualität – ideal für anspruchsvolle Anwendungen in sensiblen Industrien. Zusätzlich sind unsere induktiven CPS 140 kHz Produkte SEMI-zertifiziert (SEMI S2 und S23), was sie besonders für Reinräume und hygienesensible Anwendungen prädestiniert.

Details zu den UL- und SEMI-zertifizierten Komponenten finden Sie im Download-Bereich.



Your Vision. Our Solution.


  • Wartungsarmes und verschleißfreies System
  • Hohe Leistungsdichte bei kleiner Bauform
  • Geringer metallfreier Raum
  • Parallelschaltung von Pickup- und Reglerelektronik
  • Skalierbar bis 30 Kilowatt pro Strecke
  • Schutzfunktionen gegen Kurzschluss, Übertemperatur oder Unterspannung
  • Für Betriebstemperaturen von 0°C bis +40°C geeignet
  • UL- und SEMI-Zulassung (SEMI S2 und S23) für höchste Sicherheits- und Qualitätsstandards




E-Pickup E400-140
und Regler RE400



F-Pickup F400-140
und Regler RE400

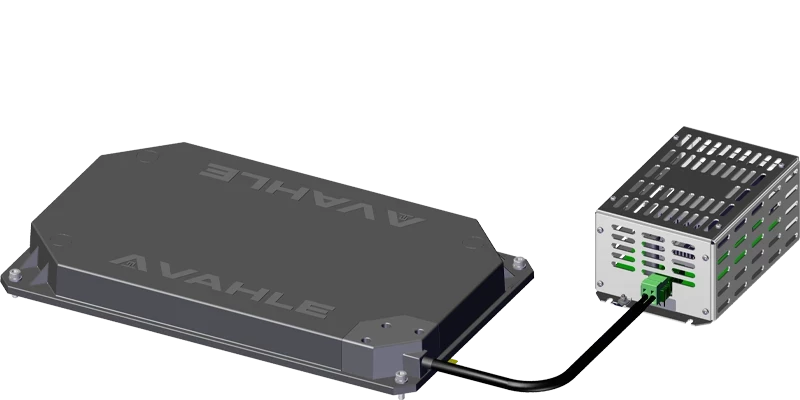

F-Pickup F330-140
und Regler RE330



U-Pickup U150-140
und Regler RE150



F-Pickup F150-140
und Regler RE150-LV



U-Pickup U150-140
und Regler RE150-LV



U-Pickup U015
mit integriertem Gleichrichter



U-Pickup U007
mit integriertem Regler

Technische Daten - Elektrisch
Spitzenleistung4 kW4 kW3,3 kW1,5 kW1,5 kW1,5 kW150 W70 W
Nennleistung1,6 kW1,2 kW1,3 kW0,6 kW1,5 kW0,6 kW100 W30 W
Ausgangsspannung283/560 VDC560 VDC560 VDC283/560 VDC10-80 VDC10-80 VDC24 VDC24 VDC
Primärstrom45 A8 A45 A45 A45 A45 A45 A45 A
Phasenabstand70 mm110 mm110 mm61 mm110 mm61 mm61 mm61 mm
SchnittstellenDigital IO, USBDigital IODigital IODigital IOCAN, Digital IO, USBCAN, Digital IO, USB--
Technische Daten - Mechanisch (Regler)
Abmessung245 x 156 x 90 mm245 x 156 x 90 mm190 x 120 x 85 mm190 x 120 x 85 mm245 x 156 x 90 mm245 x 156 x 90 mm--
Gewicht1,6 kg1,6 kg1 kg1 kg1 kg1 kg--
SchutzklasseIP20IP20IP20IP20IP20IP20--
Technische Daten - Mechanisch (Pickup)
Abmessung166,6 x 159,9 x 109,5 mm415 x 255 x 41 mm415 x 255 x 41 mm128 x 86 x 84 mm275 x 235 x 39,5 mm128 x 86 x 84 mm67,4 x 67,4 x 71 mm48 x 60 x 40 mm
Gewicht5 kg9,5 kg10 kg3 kg5 kg3 kg650 g175 g
SchutzklasseIP54IP54IP54IP54IP54IP54IP65IP67
Nominaler Luftspalt15 mm15 mm15 mm15 mm5/15 mm15 mm4 mm4 mm
Vertikale Toleranz±8 mm±5 mm±5 mm±15 mm±2 mm±15 mm±2 mm±4 mm
Laterale Toleranz±8 mm±20 mm±20 mm±10 mm±10 mm±10 mm±4 mm±4 mm
Betriebsbedingungen
Einsatztemperatur0°C bis +40°C0°C bis +40°C0°C bis +40°C0°C bis +40°C0°C bis +40°C0°C bis +40°C0°C bis +40°C0°C bis +40°C
VerwendungInnen- und AußenanlagenInnen- und AußenanlagenInnen- und AußenanlagenInnen- und AußenanlagenInnen- und AußenanlagenInnen- und AußenanlagenInnen- und AußenanlagenInnen- und Außenanlagen
  • Anlagenprojektierung und -beratung
  • Verlegeplanerstellung
  • Installation und Inbetriebnahme
  • Wartung, Instandsetzung und Inspektionen
  • Modernisierung bestehender Anlagen (Retrofit)
  • Mehrstufige Schulungsmöglichkeiten
