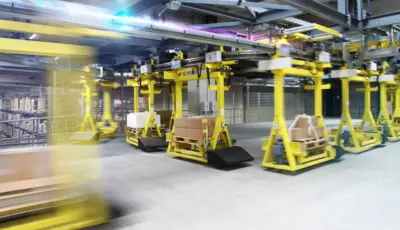

VAHLE Automotive Elektrohängebahn (EHB)
Innovative Lösungen für flexible Produktionsprozesse

Anpassungsfähige Fertigungsabläufe sind der Schlüssel für größtmöglichen Effizienz in der Fahrzeugproduktion. VAHLE Lösungen für Energie- und Datenübertragung tragen maßgeblich dazu bei.

Lösungen entdecken
VAHLE Port Technology
Innovative Lösungen für die Häfen von morgen

Zero Emission ist die Forderung an den Hafen der Zukunft. Mit den Lösungen für Energie- und Datenübertragung aus dem Hause VAHLE kommen Hafenbetreiber diesem Ziel näher.

Lösungen entdecken
VAHLE Amusement Rides Riesenrad
Intelligente Lösungen für die Fahrgeschäfte der Zukunft

Die Freizeit- und Erlebnisindustrie kennt kaum Grenzen. Um den Fahrgästen von Achterbahnen & Co. immer außergewöhnlichere Erlebnisse zu verschaffen, vertrauen viele Hersteller auf VAHLE.

Lösungen entdecken
VAHLE People Mover Straßenbahn
Automatisierte Transportsysteme für die Mobilität der Zukunft

Straßenbahnen, Sky Trains oder rollende Gehsteige sind die Zukunft ressourcenschonender Mobilität. Viele Hersteller setzen bei der Konstruktion auf Bauteile von VAHLE.

Lösungen entdecken
VAHLE General Industry
Innovative Lösungen für mobile Sonderanwendungen

Stadiondächer, Müllverbrennungsanlagen, Fassadenaufzüge: In vielen Bereichen kommen mobile Industrieanwendungen zum Einsatz. VAHLE bietet verschiedene Sonderlösungen für zuverlässige Energiezuführung und Datenkommunikation an.

Lösungen entdecken
Produkte
VAHLE Datenübertragung
Datenübertragung: schnell, flexibel und sicher

Die fortschreitende Digitalisierung erfordert die Übertragung immer größerer Datenmengen. Unsere vCOM-Lösungen gewährleisten jederzeit eine zuverlässige Datenkommunikation für die Steuerung automatisierter Fördersysteme.

Lösungen zur Datenkommunikation
VAHLE Positionierung
Positionierung: robust, flexibel und präzise

Die moderne Fertigung bedarf automatisierter Fördersysteme, die sich überaus exakt positionieren lassen. Die Voraussetzungen dafür schaffen unsere robusten vPOS-Lösungen, welche sowohl mit magnetischen als auch optischen Verfahren erhältlich sind.

Lösungen zur Positionierung
VAHLE Steuerung
Steuerung: mobil, skalierbar und effizient

Die Automatisierung prägt moderne Produktionsprozesse mehr denn je. Zahlreiche mobile Fördereinheiten müssen zuverlässig gesteuert werden. Mit unseren vielfältigen vDRIVE-Lösungen gelingt das flexibel und leistungsoptimiert.

Lösungen zur Steuerung
VAHLE Systemlösung
Systemlösungen: Alles aus einer Hand

Mit unseren ganzheitlichen Systemlösungen bieten wir eine perfekt aufeinander abgestimmte Produktkombination aus Energieübertragung, Datenkommunikation, Positionierung und Steuerung für vielfältigste Anwendungen.

Systemlösungen entdecken
Services
VAHLE Services
Damit unsere Produkte stets einwandfrei funktionieren, bieten wir eine Reihe von Service-Leistungen an. Dazu zählen Installation und Inbetriebnahme, Wartung und Instandsetzung, Ersatzteilmanagement sowie Schulungen. Bei Bedarf übernehmen wir als Generalunternehmer auch die Gesamtverantwortung für Ihr Projekt.
Unternehmen
VAHLE Unternehmen
Wer sind wir? Wo kommen wir her? Und wo geht die Reise hin? Auf unseren Unternehmensseiten erfahren Sie alles rund um die VAHLE Group und ihre Geschichte, das aktuelle Geschehen sowie erfolgreiche Customer Stories. Und selbstverständlich gibt es hier auch Informationen darüber, wo wir zu finden und wie wir zu erreichen sind.
Karriere
VAHLE Karriere
Schauen Sie hinter die Kulissen eines Familienunternehmens. In unserem Karrierebereich erfahren Sie alles über den Arbeitsalltag und die Berufsbilder bei der VAHLE Group, unsere Aus- und Weiterbildungsmöglichkeiten sowie aktuelle Stellenangebote. Und keine falsche Scheu: Wir sind stets auf der Suche nach neuen, motivierten Kolleg*innen!

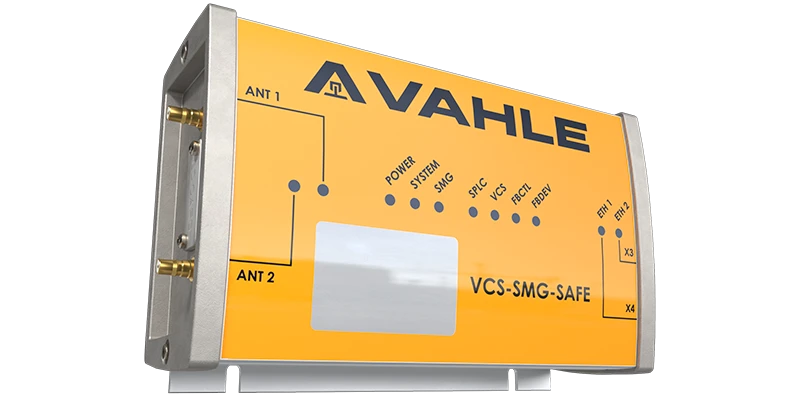

Sichere Antriebssteuerung VCS-SMG-SAFE

Anwendungen in der Intralogistik und der Automobilproduktion unterliegen heute einem hohen Grad an Automatisierung. Die immer komplexer werdenden Anforderungen an die Anlagenflexibilität stellt Logistikplaner und Systemintegratoren vor immer größere Herausforderungen.

Im zeitgemäßen Maschinen- und Anlagendesign kommt dem Einsatz funktionaler Sicherheit eine immer wichtigere Rolle zu. Eine sichere Abschaltung dient jedoch nicht nur dem Schutz des Bedienpersonals sondern auch zur Vermeidung von Störungen im Produktionsablauf.

Die sichere und TÜV geprüfte Applikationssteuerung VCS-SMG-SAFE ermöglicht abgestimmt auf die Antriebssteuerung VCSX die einfache Realisierung von Sicherheitsfunktionen durch vorgedachte Technologieapplikationen. In der Sicherheitsbaugruppe ist dabei bereits ab Werk eine auf die jeweilige Anwendung abgestimmte fehlersichere Konfiguration enthalten. Die sichere Steuerung und Überwachung der Antriebstechnik wird dabei vollständig über das VCS-SMG-SAFE gelöst.

Geberunterstützte Sicherheitsfunktionen wie sicher reduzierte Geschwindigkeit (SLS) oder sichere Position (SPOS) lassen sich beispielsweise für Elektrohängebahnanwendungen unkompliziert realisieren.­

Individuelle Anlagenparameter können einfach auf die jeweilige vor Ort befindliche Installation angepasst werden. Komplexer Programmieraufwand in der Anlagen-SPS entfällt. Der Datenaustausch reduziert sich einzig auf die Übertragung von Prozess- und Diagnosedaten.

Neben einem sicheren Eingang für Hand-/Automatikumschaltung unterstützt das VCS-SMG-SAFE je eine HTL bzw. SSI-Encoderschnittstelle. Die Kommunikation zur Anlagen-SPS sowie zur Antriebssteuerung VCSX erfolgt über das bewährte und fehlersichere PROFIsafe Kommunikationsprotokoll. Dabei basiert die Datenübertragung zwischen stationärer und mobiler Seite auf dem absolut störungssicheren SMGM Schlitzhohlleitersystem.

Kombiniert mit den Modulen für Antriebssteuerung (vDRIVE), Energiezuführung (vPOWER), Positionierung (vPOS) und Datenübertragung (vCOM) ist die sichere Applikationssteuerung VCS-SMG-SAFE ein Teil der VAHLE Systemlösung.

Your Vision. Our Solution.


  • TÜV zertifiziertes Produkt
  • Konfiguration über Funktionsblock
  • Abgestimmt auf Steuerungssystem VCSX
  • Vorgedachte Technologieapplikationen integriert
  • Einfacher Gerätetausch durch integrierte Speicherkarte
  • Transparente Kommunikation auf Basis der etablierten SMGM-Technologie
Technische Daten - Elektrisch
Versorgungsspannung 24 VDC ±10 %
SELV / PELV
Leistungsaufnahme < 13 W
Stromaufnahme ohne Encoder < 600 mA
Technische Daten - Mechanisch
Abmessungen 203 x 128 x 128 mm
Schutzklasse IP54
Gehäuse Aluminium
Technische Daten - System
Datenübertragung stationär/mobil SMG Schnittstelle (HF)
Übertragungsmedium stationär/mobil VAHLE Schlitzhohlleiter SMGM
Unterstützte Feldbusprotokolle PROFINET / PROFIsafe, CCB
VAHLE System-CAN-Bus
Unterstützte Sicherheitsfunktionen STO, SLS, SPOS
Safety Integrity Level nach IEC 61508 max. SIL 3
Performance Level nach EN ISO 13849-1 max PL e / Kat. 4
Geberschnittstellen - sichere Geber PROFIsafe
Geberschnittstellen - nicht sichere Geber 1x HTL / 1x SSI
Sichere Eingänge (2-kanalig) 1x
Taktausgänge 2x
Betriebsbedingungen
Einsatztemperatur 0°C bis +50°C
Verwendung Innenanlagen
  • Sicherheitstechnische Validierung VCS-SMG-SAFE
  • Anlagenprojektierung und -beratung
  • Installation und Inbetriebnahme
  • Wartung, Instandsetzung und Inspektion
  • Modernisierung bestehender Anlagen (Retrofit)
  • Direkt-Reparaturservice durch VAHLE
  • Mehrstufige Schulungsmöglichkeiten
  • EFZ-Planung
  • Fehlerdiagnose
